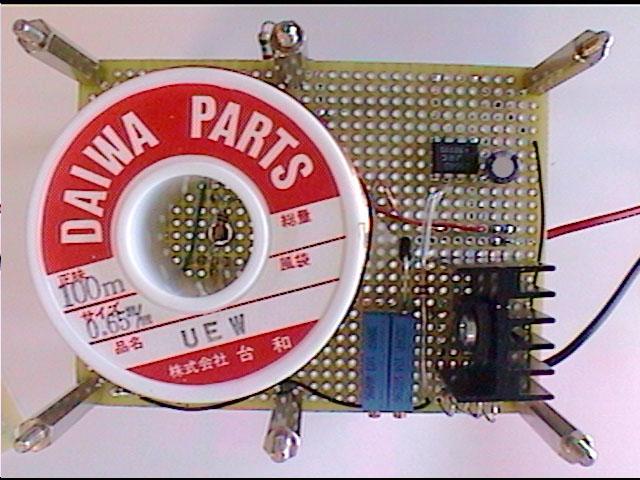

部品は電磁石となるエナメル線のコイル、電流を制御するFET(2SK2936)、
磁石の位置を検出するフォトリフレクター(SPI-315)、opAmp(NJM2904)、
ポテンショメータ(18k,180k)、ダイオードと抵抗、コンデンサ少々です。
コイルはカホパーツセンター(¥1.7k?)、フォトリフレクターなど他の部品は
秋月電子でほぼ揃います(¥1k?)。6ボルト1アンペアほどの電源(動作時

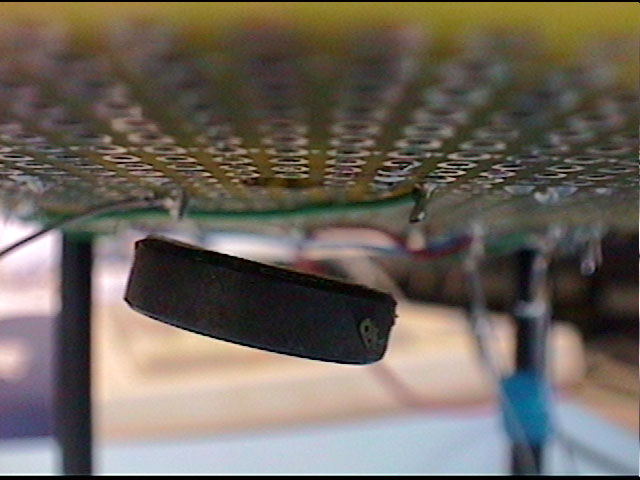

0.5アンペア)でなんとかマグクリップの磁石が浮きました。
原理は簡単、磁石が電磁石に引き寄せられたら、コイルに流す電流を
減らします。磁石の位置だけでなく、移動速度に対しても負帰還を
かけると安定して浮くようです。
ほんとに浮いているかって? 以下にビデオを置いています。
MFO-1(single)(Mpeg1, 3.8Mbyte)磁石を2枚にしてみると、、、
MFO-2(double)(Mpeg1, 4.7Mbyte)安定して、浮いています。
MFO-3(stable)(Mpeg1, 2.6Mbyte)揺らしてみると、、、
MFO-4(swing)(Mpeg1, 2.8Mbyte)回転させると、、、
MFO-5(rotate)(Mpeg1, 2.8Mbyte)かなり激しく振動させても、浮かんでいます。
MFO-6(dance)(Mpeg1, 3.3Mbyte)回路図はどうなっているかって? 改良中なので安定版ができたらuploadします。
